1. Amaç
Flanş dövmelerinin denetimini ve yönetimini güçlendirmek, ürün kullanılmadan önce kaliteyi kontrol etmek ve kayıpları mümkün olduğunca azaltmak için bu yönetmelik özel olarak formüle edilmiştir. Flanş dövme olarak, sözleşme teknik aksesuarları ve sözleşmede belirtilen tasarım, imalat, muayene ve test standartlarının yanı sıra, gereksinimleri de karşılamalı ve gelen muayeneye esas teşkil etmelidir. Teknik aksesuarlar ile sözleşmede belirtilen tasarım, imalat ve test standartları ile bu gereklilik arasında çelişki olması durumunda, şartı yüksek olan uygulanacaktır.
2. Uygulama kapsamı
Bu gereklilik, çeşitli spesifikasyonlara sahip yaygın olarak kullanılan flanş dövmeleri için geçerlidir.
3. Flanş Tipleri ve Flanş Sızdırmazlık Yüzey Tipleri

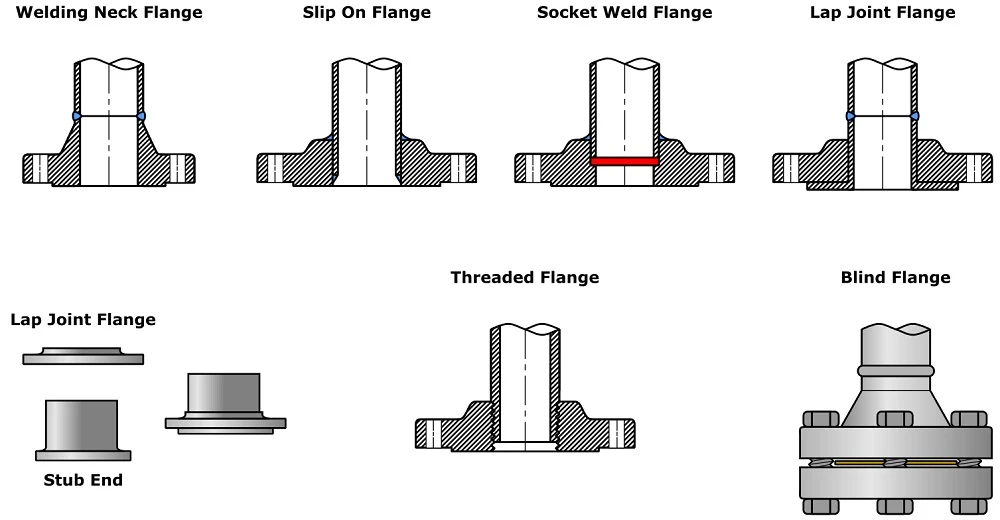

3.1 Flanş tipleri şunları içerir: Geçmeli (SO) Flanşlar, Kaynak Boyunlu (WN) Flanşlar, Kompakt Flanşlar, Soket Kaynaklı (SW) Flanşlar, Dişli Flanşlar, Saplama Ucu Bindirme Bağlantılı (LJ) Flanşlar, Uzun Kaynak Boyunlu (LWN) Flanş ve Kör Flanşlar, Aşağıda gösterildiği gibi:
Flanş Tip Kodları aşağıdaki gibidir:
|
Tür kodu |
Flanş Tipi |
Tip Kodları |
Flanş Tipi |
|
BU YÜZDEN |
FLANŞTA KAYAR |
GB |
SOKET KAYNAKLI FLANŞ |
|
cesaret |
KAYNAK BOYUNLU FLANŞ |
LİK |
DİŞLİ FLANŞ |
|
LWN |
UZUN KAYNAK BOYUNLU FLANŞ |
LF/GD |
BATMA ORTAK FLANŞI |
|
EĞER |
ENTEGRAL FLANŞ |
BL |
KÖR FLANŞ |
3.2 Flanş Sızdırmazlık Yüzey Tipleri şunları içerir: Yükseltilmiş yüzey (RF), Düz Yüzey (FF), Halka Tipi Bağlantı Yüzeyi (RTJ) Erkek/Dişi Yüzey (MFM), Dil/Yiv (TG) Yüzey, zıvana/oluk Yüzey, vb.
Flanş Sızdırmazlık Yüzeyi Tip Kodu
|
Flanş Yüzü |
Yükseltilmiş Yüz |
Dişi |
Erkek |
Dil |
oluk |
Düz surat |
Halka Tipi Mafsal |
|
kod |
RF |
FM |
M |
T |
G |
FF |
RJ |
4. Muayene flanş standartlarına göre yapılacaktır.
ASME B 16.5, HG/T 20615 ve diğer gereksinimler gibi, boyutsal inceleme ve görsel inceleme parça parça yapılacaktır.
4.1 Boyut Kontrolü
|
1 |
Muayene ölçüm aleti kumpas, düz tahta cetvel, derinlik kumpas, şerit metre |
|
2 |
Bir kumpas, cetvel veya şerit metre ile aşağıdaki boyutları ölçün: İç çap, dış çap, kalınlık, sızdırmazlık yüzeyinin dış çapı, flanş boynu, boyun ucunun dış çapı, cıvata deliği merkez daire çapı, cıvata deliği aralığı, cıvata deliği çapı |
|
3 |
Flanşı platforma yerleştirin ve flanşın yüksekliğini bir derinlik kumpasıyla ölçün |
|
4 |
Flanş iç çapının, cıvata deliğinin merkez noktasının ve sızdırmazlık yüzeyinin merkezinin eksantrikliğine göre kontrolü: 4.1 Flanşı platforma koyun ve ilgili cıvata deliği ile flanşın iç duvarı arasındaki mesafeyi bir kumpas ile ölçün ve karşılık gelen farkın maksimum değeri eksantrikliktir; 4.2 Flanşı platforma koyun, sızdırmazlık yüzeyinin ilgili genişliğini bir kumpas ile ölçün ve karşılık gelen farkın maksimum değeri eksantrikliktir. |
|
5 |
LWN tipi ve dövme parçalar gibi standart dışı flanşlar için, dış işleme çizimine göre boyutlar tek tek kontrol edilmelidir. |
4.2 Görsel Muayene
|
1 |
İşlenmiş yüzeyler, flanş gücünü ve bağlantı güvenilirliğini azaltan çapaklardan, zararlı çiziklerden ve diğer kusurlardan arındırılmış olmalıdır |
|
2 |
Sızdırmazlık yüzeyleri tek tek kontrol edilmeli, çatlak, tümsek, çizik gibi sızdırmazlık performansını etkileyecek yüzey bozuklukları olmamalıdır. |
|
3 |
İşlenen yüzeyde (sızdırmazlık yüzeyi) su hatları (eşmerkezli veya sarmal tırtıklı yüzeyler) olup olmadığını ve işleme aletinin 1,5 mm veya daha fazla olup olmadığını kontrol etmeye dikkat edin. Su hattı gereksinimleri aşağıdaki flanş sızdırmazlık yüzeyleri için geçerlidir: RF FM M FF (HG/T 20615) RF FM M FF (ASME B16.5) |
|
4 |
Gerekirse, flanş yüzey pürüzlülüğü aynı malzemeden standart numunelerle karşılaştırılacaktır. |
Flanşlar aşağıda belirtilen şekilde işaretlenecektir.
A. HG/T20615& NB/T47008~47010
|
1 |
Üreticinin adı (veya ticari markası) |
|
2 |
Standart numara: HG/T20165A (veya B) |
|
3 |
Flanş tipi kodu |
|
4 |
Flanş nominal boyutu DN |
|
5 |
Flanş nominal basınç Sınıfı |
|
6 |
Sızdırmazlık yüzeyi tipi kodu |
|
7 |
WN flanşı, çelik borunun et kalınlığı ile işaretlenmelidir. |
|
8 |
Malzeme kodu (dövme kalitesi dahil) |
|
9 |
parti numarası |
|
10 |
Ürün işaretleri gibi belirtilen diğer işaretler |
B. ASME B16.5 & SA105
|
1 |
Üreticinin adı (veya ticari markası) |
|
2 |
ASME Kodu Seviye Göstergesi ve Fırın Numarası |
|
3 |
1500 gibi derecelendirme notu |
|
4 |
Uyumluluk B16.5 veya ASME B16.5 |
|
5 |
NPS Boyutu |
|
6 |
Flanş tipi ve sızdırmazlık yüzeyi tipi |
|
7 |
ısıl işlem durumu |
|
8 |
Parça numarası gibi diğer belirlenmiş işaretler Not: Parçalardaki tüm işaretler, muayene formuna tam olarak kopyalanmalıdır. |
5. Ürün kalite belgesi
5.1 NB/T47008~47010Kalite sertifikası belgeleri şunları içerir: kalite sertifikası, ısıl işlem eğrisi (ancak bir kopyası).
5.1.1 Kalite sertifikası aşağıdaki içeriklerden az olamaz:
|
1 |
Üreticinin adı ve üretim tarihi |
|
2 |
Ürün adı, özellikleri, basınç derecesi, malzeme, malzeme imalat standardı, dövme derecesi ve dövme sayısı |
|
3 |
Hammaddelerin kimyasal bileşimi ve mekanik özellikleri |
|
4 |
Hammaddelerin ısı sayısı |
|
5 |
ısıl işlem numarası |
|
6 |
Üretim parti numarası |
|
7 |
Üreticinin kalite departmanının resmi mührü |
|
8 |
Kalite denetçisinin imzası ve denetim tarihi |
|
9 |
Ürün test sonuçları |
5.2. ASME malzeme kalite sertifikası, ASME II A'nın ilgili bölümlerinde detaylandırılmıştır.
6. Diğer özel gereksinimler
|
1 |
Yeniden muayene şartı varsa, kutudaki numuneler buna göre işlenmeli ve yeniden muayene edilmelidir. Sadece yeniden muayeneden geçen malzemeler kullanılabilir. |
|
2 |
Muayeneden sonra flanş, özellikle sızdırmazlık koruması iyi korunmalı ve temiz tutulmalıdır. |
