Flanşlar belirli kriterlere göre sınıflandırılır ve bu kategoriler genellikle ilgili boru standartları ve spesifikasyonları ile tanımlanır. Bir flanş, Tip, Yüz, Standartlar ve Spesifikasyon, Boyutlar, Nominal Boru Boyutu (NPS), Basınç Sınıfı, Malzeme, Program (SCH) ile tanımlanır.
Bir flanş belirlemek, hidrolik sistemlerle uğraşan herkesin karşılaştığı zorluklardan biridir. Bu parçaların önemi genellikle göz ardı edilir. Ancak, güvenilirlikleri sistemin bütünlüğü için hayati öneme sahiptir.
Sisteminiz için doğru flanşı bulmak için onu tanımlamanız gerekir. İşlem, bir ölçüm bandı kullanmaktan çok daha karmaşıktır. Tanımlama işlemi sırasında aşağıdaki faktörleri göz önünde bulundurmanız gerekir:
1) Flanş Tipini Belirleyin
Flanş tipleri: flanş tasarımını ifade eder. Flanş tipleri, sıcaklık ve basınç gerekliliklerine göre seçilir ve geometrileri ile tanımlanabilir.
Türü bulmak en kolay adımdır. Tek yapman gereken ona bakmak. En yaygın flanş türleri şunlardır:
• Kaynak boyunlu flanş: çoğunlukla yüksek basınçlı sistemlerde kullanılan konik bir göbeğe sahiptir
• Kaymalı flanş: borunun üzerinden kaydırılabilir, dayanıklılığı artırmak ve sızıntıları önlemek için içte ve dışta kaynak yapılabilir
• Soket kaynaklı flanş: boruya flanşın dışında bir iç köşe kaynağı ile bağlanır
• Bindirmeli bağlantı flanşı: bindirmeli bağlantı saplama ucu ile kullanılır, boru üzerinden kaydırılabilir ancak kaynak yapılamaz, basınçla yerinde tutulur
• Dişli flanş: kaynaksız bir boruya takılır, kalın cidarlı borularda iç diş oluşturmak için kullanılır
• Kör flanş: vana ve boru uçlarını kapatmak için kullanılır, yüksek basınçlı ortamlar için uygundur
Flanş Yüzü: flanşın sızdırmazlığı için kullanılan alanı ifade eder; genellikle karşılıklı iki flanş yüzü arasına bir conta takılır. Flanş yüzlerine örnek olarak düz, yükseltilmiş, halka tipi bağlantı (RTJ), bindirmeli bağlantı, zıvana ve oluk ve erkek ve dişi tasarımlar dahildir.
Flanş yüzeyleri: flanş yüz sızdırmazlık yüzeyinin durumunu ifade eder. Flanş yüz yüzeyi düz veya tırtıklı1 olabilir. Bir flanş yüz yüzeyinin düzgünlüğü, Pürüzlülük Ortalaması (Ra) veya Aritmetik Ortalama Pürüzlülük Yüksekliği (AARH) ile tanımlanır.
2) Boyutu Belirleyin
Boyutlar: bir flanşın göbeği, yüzü, kanadı vb. boyutları. Boyutlar, nominal boru boyutuna (NPS) ve belirli bir uygulama için gereken basınç sınıfına bağlıdır.
Nominal Boru Boyutu (NPS) : flanşa bağlanan öğenin (boru, bağlantı parçası vb.) boyutunu tanımlayan boyutsuz bir ölçü birimi.

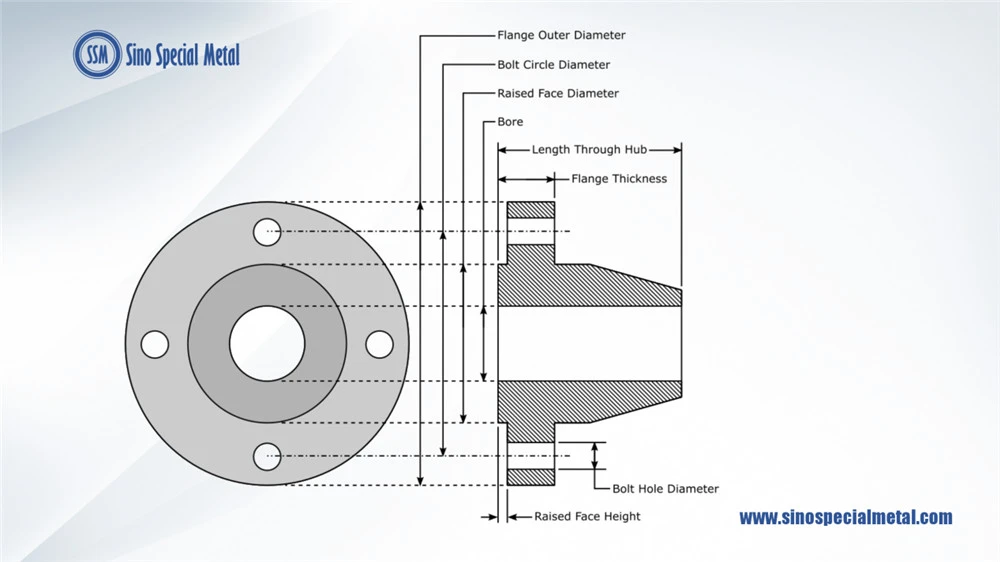

Flanşın boyutunu ölçmek kolay bir iş değildir. Dış çapı, iç çapı, cıvata deliği sayısını, cıvata deliği çapını ve cıvata daire çapını bulmanız gerekir.
Cıvata daire çapı (BC), bir flanşı tanımlarken yapılacak en önemli ölçümlerden biridir. Cıvata deliğinin merkezinden flanşın karşı tarafında bulunan başka bir cıvata deliğinin merkezine kadar olan ölçüdür.
3) Kalınlığı Düşünün
Program (SCH) – bir borunun kalınlığı/programı. Bir borunun programı yalnızca kaynak boyunlu ve bindirme bağlantılı flanşlarla ilgilidir çünkü bu flanşların programı bağlı oldukları ilgili boru planıyla eşleşmelidir. Diğer flanş türleri, ilgili flanşlarına kısmen kayar, içine vidalanır veya içinden geçer, bu nedenle flanş planının boru planına uyması gerekmez. Çizelge, döner halkalı flanşlarla ilgilidir, ancak bunların sınırlı bir uygulaması vardır ve daha fazla tartışılmayacaktır.
Çok önemli bir flanş parametresi, kalınlığıdır. Flanşın dayanabileceği basınç miktarını belirler. Flanş ne kadar kalın olursa, çalışabileceği basınç o kadar yüksek olur. Flanşın kalınlığını ölçerken, sadece parçanın dış kenarını ölçmeniz gerekir.
4) Standartlar Hakkında Okuyun
Standartlar ve Şartname: Flanşlar verilen standart ve şartnamelere uygun olarak imal edilmektedir. Standartlar ve spesifikasyonlar, belirli bir flanşın boyutlarını, geometrisini, planını ve malzemesini belirler (birkaç faktörü belirtmek gerekirse).
İhtiyaçlarınız için doğru flanşı seçmek için birçok standart mevcuttur. Düşündüğünüz uygulamaya ve flanşın etkileşime gireceği diğer bileşenlere bağlı olarak ASME, ASTM, ANSI, API, MSS, AWWA, DIN, JIS ve daha fazlası arasından seçim yapabilirsiniz.
5) Basınç Sınıfını Yönetin
Basınç Sınıfı – belirli bir malzeme için flanşın basınç-sıcaklık derecesi. 'Basınç sınıfı' ismine rağmen, bu faktör malzemeye ve sıcaklığa bağlıdır.
Flanşın basınç sınıfı, destekleyebileceği veya kırılmadan çalışabileceği basıncı belirler. Yukarıda belirtilen standartların her biri, düşükten yükseğe doğru çeşitli basınç sınıfları sunar. Flanş basınç sınıfı, sistem içerisinde birlikte çalıştığı parçaların basınç sınıfı ile uyumlu olmalıdır.
6) Malzemeleri Seçin
Malzeme – flanşın üretildiği malzeme, örneğin dökme demir, karbon çeliği, paslanmaz çelik vb.
Flanşın çalışacağı ortama bağlı olarak yapıldığı malzemeleri seçmek önemlidir. Flanşların basınca, neme, yüksek sıcaklıklara, korozyona ve daha fazlasına dayanması gerekebilir. Genellikle paslanmaz veya karbon çeliği ile bakır nikelden yapılırlar.
